Mastercam2023新功能亮点第一期

发布者:钦盟科技   发布时间:2022-06-24 16:35   浏览次数:2827

Mastercam 2023新功能亮点第一期


机床群组设置及模拟仿真优化


众所周知,Mastercam每一次的更新都会给我们带来众多实用的功能更新。那么2023版又会有哪些实用的新功能上线,又会给使用者带来哪些不一样的使用体验呢?在接下来的一段时间,我们将陪同广大Mastercam爱好者一起来逐步的了解Mastercam2023版新的功能亮点。本期我们来一起看看机床群组设置和模拟仿真方面的优化内容。



Mastercam2023版中,新的机床群组设置界面,从逻辑上组织了零件从毛坯到模拟的整个Mastercam流程。

在机床群组设置界面中,我们可以通过在各个功能选项卡中的设置,轻松完成毛坯、零件、机床、刀具及模拟等各种功能设置。

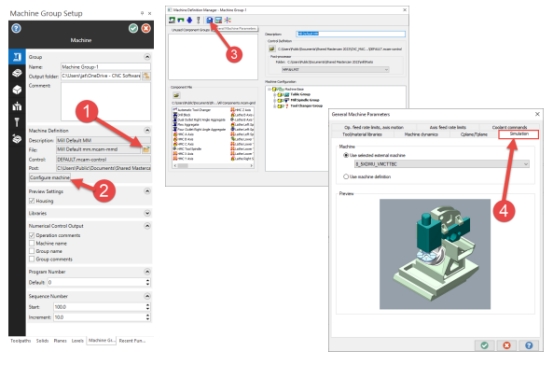

Machine选项卡中,我们可以选择需要的机床模型,也可通过“配置机床”选项启动熟悉的机床定义管理器,修改当前所选机床的本地存储副本。

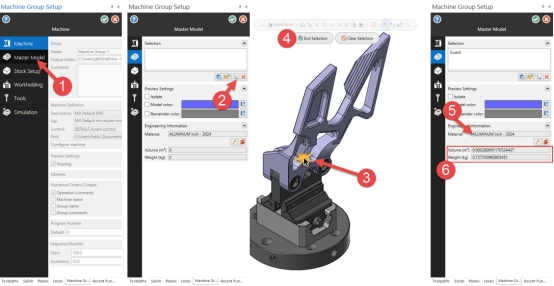

Mastercam Model选项卡中,通过设置可以让 Mastercam 进一步了解您想要移除的材料以及您完成的零件在流程结束时的外观。Mastercam Model可以通过从层别、文件或通过选择屏幕图形来定义。如果选择定义材料,则会显示成品零件的工程信息,包括体积和重量。

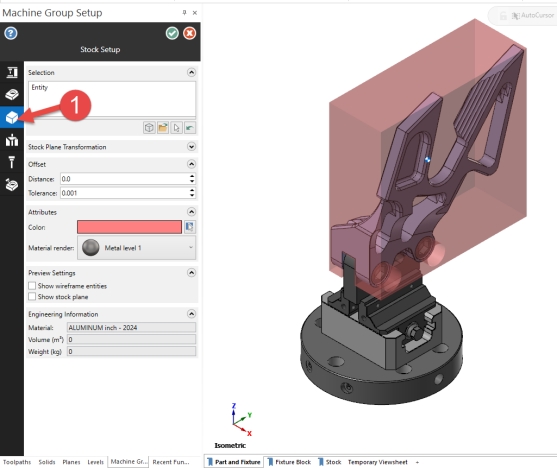

Stock Setup选项卡中可以对零件的毛坯进行定义,除了从文件或图形屏幕上的几何图形中进行选择外,还可以使用 mastercam 的边界框功能。

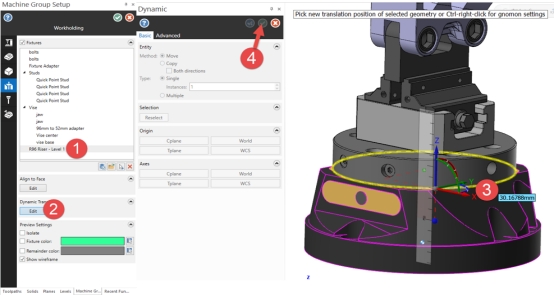

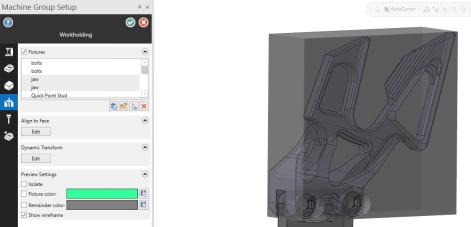

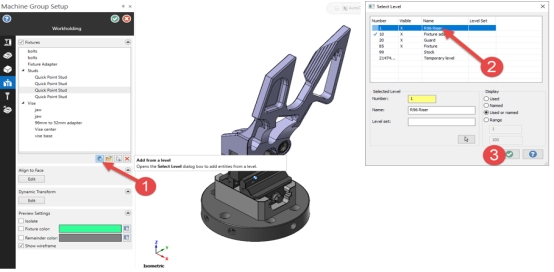

Workholding选项卡可以帮助我们轻松选择各种复杂夹具,也可以选择添加不同来源的组件组成夹具,同时使用动态移动将组件移动到合适的位置。

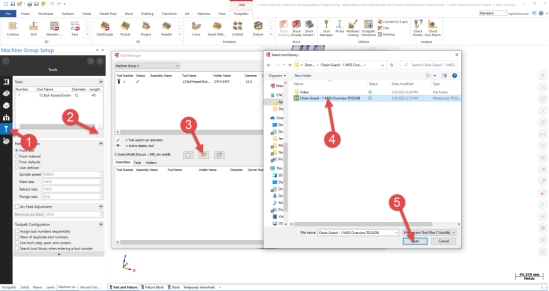

Tools界面中,可以引入一个预定义的刀具库,单击“打开刀具管理”图标并导航到所需的刀库,启动 Mastercam 刀具管理,可以在其中添加该项目所需的刀具。

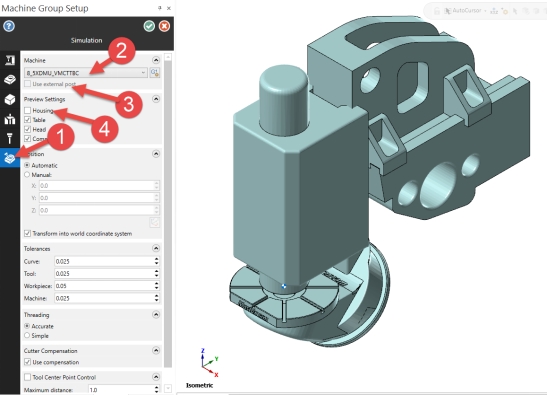

机床群设置中的最终选项卡是Simulate,这个新面板将这个组的所有模拟数据合并到一个位置。我们可以在这里指定所需的机床模型,也可以预览机床模拟的各种组件。同时,我们还可以通过其他设定,如工件定位位置、公差、螺纹显示和刀具补偿选项等,以达到更加逼真和准确的模拟效果。




Mastercam2023的机床群组设置在干净、有条理的新界面中包含强大的功能,可以让我们轻松的完成从毛坯到模拟的一系列工作流程的设置,尤其适用于存在多组件的复杂夹具等情况下的设置。

同时,这个新界面的操作流程是可选的,Mastercam并没有丢掉他著名的灵活性。如果您有一些简单的事情需要尽可能快速轻松地完成,Mastercam 仍然可以灵活地以最适合您需求的方式工作。



下一期我们还将继续探索Mastercam2023其他新功能亮点,敬请期待。
